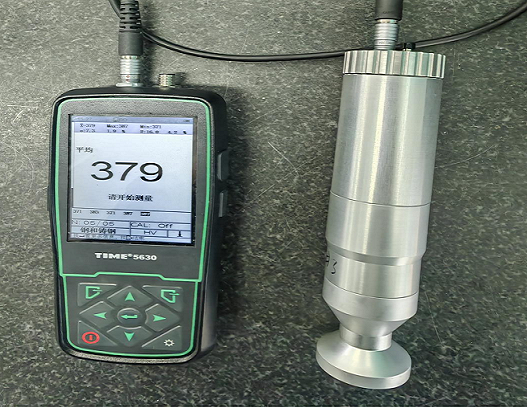

時代超聲硬度計TIMES823電動探頭

1 新品簡介

電動探頭是超聲硬度計探頭的系列化產品,作為TIME5630超聲硬度計的選配件,可以擴展超聲硬度計的適用場景和應用范圍。
應用場合:薄件、鍍層、表面硬化層硬度測量。
符合標準:
GB/T34205-2017  金屬材料 硬度試驗 超聲接觸阻抗法
JJF 1436-2013 超聲硬度計校準規范
2 產品特點
1、
3N試驗力,壓痕更小,接近于無痕檢測。
2、
測量速度快,最快2秒出數。
3、
保持時間:1-5s可選。
4、
配備磁性底座,可自動吸附到磁性工件上,避免操作時由于探頭沒有與工件垂直造成的誤差。
5、 底座帶橡膠墊,保護工件表面,避免對工件造成磕碰和劃傷。

6、
加載、保荷、卸載全過程自動,避免了操作時由于手抖造成的測量誤差。

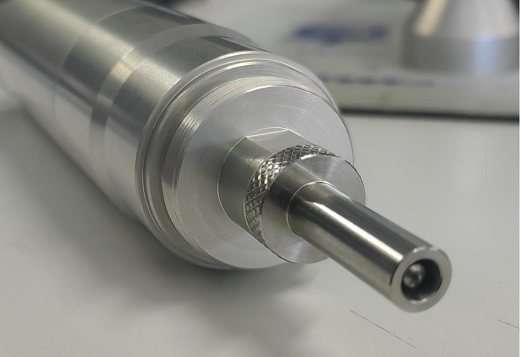

7、 配置小孔底座,用于狹窄部位的測量。

8、
對被測工件表面光潔度要求更高。
9、
主機自動識別電動探頭,探頭即插即用。
10、 主機配置的SD卡,可從主機取出,在計算機上直接讀取數據。
3 技術參數
1、
試驗力:3N,力值重復性≤3%;
2、
壓頭及壓痕:壓頭采用正四棱錐體金剛石,壓頭頂端兩相對面夾角136
°
±
0.5
°
,相對面間的任意交線(橫刀)不大于0.005mm;(執行JB/T 9377-2010《超聲硬度計 技術條件》3.3的規定),其在試樣上的壓痕與維氏壓痕一樣,是一個正四棱形,在高倍顯微鏡下可以觀察到,壓痕深度和壓痕對角線長度隨試樣硬度值增大而減小;
3、
硬度計相對誤差最大允許值及相對重復性最大允許值(執行GB/T34205-2017)
|

            硬度范圍
              |


            示值誤差的最大允許值
              |


            示值重復性的最大允許值
              |

|

            <250HV
              |


            ±5%
              |


            8%
              |

|

            250HV ~ 500HV
              |


            ±6%
              |


            6%
              |

|

            >500HV ~ 800HV
              |


            ±7%
              |
        |
|

            >800HV
              |


            ±8%
              |

4、
外形尺寸:
φ39mm×195mm
;
5、
重量:約840g。
4使用方法

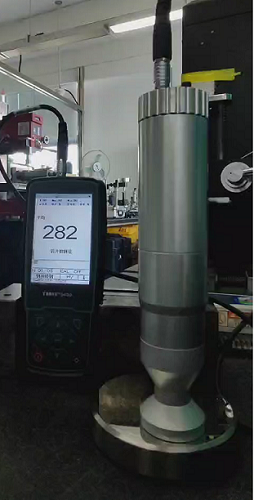

圖2-1 儀器的使用方法
將探頭放置于被測工件表面,探頭底部帶有磁鐵,如果被測工件有磁性,探頭可自動吸附到被測工件表面,無需手扶;如果被測工件 不帶磁性 ,需要用 手扶 住探頭,保證測量時探頭不會被頂起傾倒。
將探頭放置好后,按住啟動按鈕,探頭內部的電機啟動,開始測量,屏幕上依次顯示“請等待 … ”、“保持時間倒計時”,待屏幕中央顯示測量值且電機停止運轉,屏幕上再次出現“請開始測量”時,可以進行下一次測量。
注意在測量過程中不能按啟動按鈕。
